LED panel 620×620 je zapuštěné komerční stropní svítidlo, jehož pouzdro má rozměry 620 × 620 mm, řezané pro modul 625 mm německých a rakouských systémových stropních podhledů (Odenwalddecke, Rasterdecke). Katalogový panel „60×60“ je jiný produkt: pouzdro 595 × 595 mm pro mezinárodní modul s T-barem 600 mm . Dva řezy jsou od sebe vzdáleny 25 mm a nejsou zaměnitelné.
Pracovní odpověď: Německé a rakouské systémové podhledy na modulu 625 mm používají panel o rozměrech 620×620 mm. Profesionální katalogy také uvádějí pro stejný rastr 625×625 mm ; to je modul , nikoli kov. Mezinárodní a britské T-lišty používají modul 600 mm a svítidlo má obvykle ~595×595 mm . Změřte otvor, nikoliv brožuru. Panel 595×595 spadne do rastru 600 mm a v Odenwaldově mřížce 625 mm bude chrastit nebo se vyskytnou mezery . To je chyba velikosti, nikoli chyba oslnění.
Napsáno technickým týmem OLAMLED. OLAMLED je továrna na zakázkové komerční LED osvětlení OEM/ODM v Šen-čenu (17 let v oblasti komerčního LED osvětlení), která dodává majitelům značek, distributorům a projektovým specifikátorům v Německu a EU. Tato stránka se zabývá pouze stropními komerčními LED panelovými světly , tj. zapuštěnými, přisazenými nebo závěsnými náhradními rastrovými světly, nikoli video, foto nebo terapeutickými panely.
Pokud potřebujete pro německou kancelář také UGR, 4000 K a DALI-2, začněte s pilířem: Průvodce nákupem LED panelových světel pro Německo: Velikost, UGR a komerční specifikace . Tento článek je uzlem seskupení, který se hlouběji zabývá jedním rozhodnutím: 620×620 mm versus 595×595 mm . Proč tedy německé stropní podhledy a mezinárodní katalogy uvádějí dvě různá čísla pro něco, co vypadá jako stejný čtverec?
Proč německé stropy uvádějí rozměr 62×62, zatímco katalogy uvádějí 60×60
Německé stropy uvádějí rozměr 62×62, protože německý a rakouský systémový stropní modul je 625 mm a řez svítidla pro tento modul je 620 mm . Katalogy uvádějí 60×60, protože mezinárodní T-bar modul je 600 mm a jeho svítidlo je ~595 mm . V evropských komerčních prostorách se vedle sebe vyskytují dva stropní moduly: modul 600 mm (Velká Británie, velká část zbytku Evropy a velká část čínských katalogů OEM) a modul 625 mm, kterému lidé v mřížce stále říkají Odenwald nebo Rasterdecke.
Tato dvě čísla nejsou „téměř 60×60“. Jsou to 25 mm mřížky a asi 25 mm panelu . To je viditelná mezera na každé straně, pokud upustíte špatnou skladovou položku.
Katalogy mísí tři značky pro stejný německý produkt:
| Co dokument říká | Co to obvykle znamená | Kdo to píše |
|---|---|---|
| 60 × 60/600 × 600 | 600 mm stropní modulsvítidlo často 595 595 × mm | Mezinárodní seznamy OEM, britská T-rám, výměna mřížky T8 |
| 62×62 cm / 620×620 mm | Skutečný řez panelu pro německo-rakouskou mřížku 625 mm | Distributoři DE, tabulky velikostí OEM |
| 625 × 625 mm / 62.5 × 62.5 | Stropní systémový rastr, nikoli kov svítidla | Profesionální řady značek (např. LEDVANCE PANEL COMPACT 625) |
Profesionální datový list k řadě 625 (pokyny výrobce, LEDVANCE PL COMP 625 V 26W 840 hostovaný jako veřejný PDF) uvádí délku 620.00 × šířku 620.00 mm pro rastr 625 × 625 mm , „vhodné pro zapuštěné stropní systémy s velikostí rastru 625 × 625 mm“, se zapuštěnými / závěsnými / povrchovými sadami jako samostatným příslušenstvím . Toto rozdělení, 625 na stropě a 620 na svítidle , představuje německou kancelářskou SKU. Zdroj: Datový list PL COMP 625 V 26W 840 (PDF).
V německých poptávkách (RFQ) je zkratka v centimetrech stejným řezem: 62 × 62 cm znamená 620 × 620 mm , objednané pro Odenwalddecke / Rasterdecke . Otvor změřte i tak; katalogový centimetr není staveniště.
Výrobce stropních podhledů sám pracuje ve stejném milimetrovém pásmu. Standardní LED osvětlení (pokyny výrobce stropních systémů) od společnosti OWA – Odenwald Faserplattenwerk uvádí jmenovitou kazetu o rozměrech 625 × 625 × 75 mm a vyrobené svítidlo o rozměrech 622 × 622 mm , kompatibilní s několika systémy OWAconstruct. Modul 625 neznamená hliníkovou krabici o rozměrech 625 mm.
Německé systémy minerálních dlaždic byly vyvinuty na plánovacím rastru 625 mm ; mezinárodní T-profily byly vyvinuty na 600 mm . Továrny, které vyrábějí pouze rozměry 595×595 pro „celosvětově 60×60“, tuto mezeru splňují v první německé poptávce. Jediný spolehlivý způsob, jak zjistit, jaký modul máte, je změřit ho.
Změřte otvor, ne dlaždici brožury
Objednejte si panel vyříznutý z průhledného otvoru mezi T-profily, změřený na místě v milimetrech (nebo převzatý z výkresu stropního systému). Neobjednávejte z dlaždice vytištěné na kartonu ani z rozměru „60×60“ v čínském katalogu.
Jak změřit za pět minut
Měření otvoru Rasterdecke probíhá v pěti krocích: určení typu stropu, zalepení vnitřní strany mřížky páskou, odečtení třídy modulu z otvoru, kontrola hloubky dutiny a vyfotografování pásky v poli.
- Určete strop. Viditelný T-profil (vkládací rastrový profil) versus skrytý zacvakovací versus sádrokarton versus surový beton. Pouze první dva jsou zapuštěné rastrové profily.
- Změřte otvor, ne dlaždici. Pásku uvnitř mřížky v obou směrech v milimetrech. Nezahrnujte přírubu tyče. Pokud byla budova upravena, změřte dvě pole.
- Přečtěte si modul od úvodu. Volný otvor kolem 605 – 615 mm je modul o délce 600 mm (objednat 595 × 595). Volný otvor kolem 630 – 640 mm je modul o délce 625 mm (objednat 620 × 620). Přesná čísla se liší v závislosti na šířce tyče; rozdíl třídy 25 mm je na pásce zřejmý.
- Zkontrolujte prázdnotu. Předřadník a pružiny potřebují hloubku. Datový list LEDVANCE 625 uvádí 50 mm montážní hloubka pro danou řadu. Každou mezeru u značky považujte za číslo v datovém listu, nikoli za odhad.
- Vyfoťte mřížku s páskou v záběru. V rámci OEM RFQ tato jediná fotografie zabraňuje kontejneru se špatným řezem.
Z poptávek od výrobce: nejdražší „malou“ chybou je distributor, který si objednal 600×600, protože v harmonogramu projektu bylo uvedeno „Rasterleuchte 60×60“, a pak na místě našel Odenwald 625. Panely dorazily. Sedí v mřížce jako tác na stole, který je o 25 mm širší. V návratu z HVAC systému chrastí, na čtyřech stranách vykazují tmavou mezeru a dodavatel to označuje za reklamaci kvality. Jde o reklamaci velikosti.
Pokud se nemůžete dostat na místo, zeptejte se dodavatele stropních prací na název systému a jmenovitý modul v milimetrech . Nepřekládejte „62,5er Raster“ na 600.
620×620 / 625×625 vs. 595×595: rozhodovací tabulka
Rozhodnutí je mechanické: naměřený otvor o rozměrech cca 610 mm vyžaduje panel o rozměrech 595×595 mm , naměřený otvor o rozměrech cca 635 mm vyžaduje panel o rozměrech 620×620 mm a budova s oběma rastry potřebuje dvě skladové jednotky (SKU) . Tabulka odpovídá vašim měřením nebo údajům na výkresu řezu, který byste si měli objednat.
| Změřil jsi / víš | Strop | Objednejte si tento střih | Neobjednávejte | Poznámky |
|---|---|---|---|---|
| Otvor ~605–615 mm, nebo „T-nosník 600 mm / rastr 60×60“ | Mezinárodní T-bar; mnoho náhrad mřížky T8 | 595 595 × mm (katalog 600×600) | 620 × 620 | Vůle 5 mm je taková, že podvozek sedí na T-rámci. Stejná logika jako Luxiferova poznámka o rozměrech 600×600 (pokyny výrobce): 600 je rastr, 595 je svítidlo. |
| Otvor ~630–640 mm, neboli „625 mm / 62,5er / Odenwald / Rasterdecke“ | Německý/rakouský systém stropu | 620 620 × mm (katalog 62×62 nebo 625×625) | 595 × 595 | Panel 595 mm / 60×60 v rastru 625 mm zanechává viditelné mezery a chrastítka. |
| Výkres uvádí 625×625, datový list uvádí 620×620 | Stejná německá mřížka | 620 620 × mm | Doslova 625mm šasi | Řada LEDVANCE 625: mřížka 625, kryt 620. |
| Stávající mřížka T8 600×600 / článek CAT2 | 600 mm T-tyč | 595 595 × mm | 620 × 620 | OLAMLED PA 595×595 je vestavná mřížka T8. |
| Smíšené patro: některé 600, některé 625 | Dva systémy v jedné budově | Dvě SKU | Jeden „univerzální 60×60“ | Proveďte oba řezy nebo proveďte průzkum pole po poli. |
| Sádrokarton, beton, bez rastru | Není to rastrový deck | Povrchový rám nebo sada pro omítku; velikost stále 595 nebo 620, aby odpovídala vizuálnímu modulu | Mřížková zasouvací konstrukce bez T-baru | Viz níže uvedená část o montáži. |
Luxifer (KLUS, pokyny výrobce) je na německé straně explicitní: panel o rozměru 595 mm se nehodí do rastrového rámu o rozměru 625 mm; potřebujete rozměr 620×620 mm nebo vložený rám. Tento vložený rám je záchranná položka (SKU), nikoli specifikační strategie. Určete správný řez.
Boční dveře, ne téma velikosti: jakmile panel pasuje , oslnění je optický problém a výpočet místnosti. Chvějící se hodnota 595 v mřížce 625 není problémem s UGR. Informace o UGR ≤19 oproti UGR <16 v kancelářích dle EN 12464-1 naleznete v části o UGR v německém průvodci nákupem LED panelů.
Odenwald / Rasterdecke vs. mezinárodní T-bar: co vlastně sedí
Rasterdecke je v němčině zavěšený modulární strop: kovová mřížka, výplňové dlaždice, svítidla uložená do stejného modulu. Odenwalddecke je běžný název pro minerální dlaždicové systémy spojené se společností OWA a jejími konkurenty. Ani jedno ze slov vám v nabídce samo o sobě neříká 600 versus 625 (stále se měří), ale v nových německých kancelářských a školních projektech se předpokládá modul 625 mm, dokud výkres neříká jinak.
Co vlastně padá:
- Položení / Jednoduché položení. Panel spočívá na přírubách T-profilu. Toto je výchozí nastavení pro moduly 600 i 625. V místech, kde dochází k pohybu HVAC, se doporučuje bezpečnostní lanko.
- Viditelná T-rám, 600 mm. Mezinárodní panel 595 × 595Stejný otvor jako u klasické mřížky 4×18 W T8.
- Viditelná T-rám nebo kazeta, 625 mm. Německo-rakouský panel třídy Odenwald 620 × 620Profesionální značky to prodávají jako 625 rodina.
- Skryté / zacvakávací kovové kazety. Dlaždice se nepokládá na pokládku. Standardní pokládaný panel často není klip. Potřebujete svítidlo stropního systému, projektový držák nebo sadu pro přisazené/závěsné svítidlo. Nepředpokládejte 620×620 „kvůli Odenwaldu“.
- Spojené království / export pouze 600 mm. Nezasílejte rozlišení 620×620 jako „evropské“ výchozí nastavení do skladu ve Spojeném království.
Montáž je mechanická. Šasi o délce 620 mm na T-nosníku o délce 600 mm se do pozice nevejde . Šasi o délce 595 mm v 625mm pozici vejde a to je ta past. Vypadá to, jako by to bylo instalováno z žebříku v 18:00. V pondělí v 18:00 je mezera v černém rámu kolem každého svítidla.
Elektrické připojení je v Německu úkolem certifikovaného elektrikáře ( Elektrofachkraft ). Demontáž podvozku je mechanicky jednoduchá. Zapojení nikoli. Uveďte tuhost rámu, kterou dodavatel stropu akceptuje, a bezpečnostní lano; parabola v opotřebované T-nosníku není důvodem k výběru 595. Co se stane, když není k dispozici žádný rošt?
Sádrokarton, přisazené rámy a závěsné sady (při nesprávném zapuštění rastru)
Panel 620×620 je velikost svítidla , nikoli automaticky mřížkový produkt . Uveďte jeden modul se třemi sadami : pro vložení (vložení), pro zavěšení (závěsné) a s montážním/povrchovým rámem. Výše uvedený datový list řady 625 uvádí povrchové, zapuštěné a závěsné sady jako příslušenství , nikoli jako svítidlo.
| Strop | Souprava | Když je to správné rozhodnutí | Když je to špatné volání |
|---|---|---|---|
| Rasterdecke / T-bar, modul potvrzen | Zapuštěné pokládkové | Nový nebo stávající rošt, měření otvoru | Uhodli jste 60×60 z brožury |
| Sádrokarton (Gipskarton) | Zapuštěné pružiny / sádrový rám nebo povrchový rám | Rozměr výřezu odpovídá výkresu stavebnice | Spuštění mřížkového panelu do otvoru bez T-tyče |
| Beton / bez dutin | Povrchový rám (Aufbaurahmen) | Renovace, masivní deska | Snažím se zahloubit 34 mm do 20 mm povrchové úpravy |
| Vysoký nebo odkrytý podhled | Přívěsek / Lanový závěs (volitelné nahoru/dolů) | Atria, kanceláře s industriálním vzhledem | Použití závěsných sad k zakrytí nesprávně vyříznutého mřížkového řezu |
| Skrytá kazeta | Projektový držák nebo svítidlo od výrobce stropu | Specifikováno se stropem | Vynucení vkládání 620 do zacvakávací dlaždice |
Nepoužívejte povrchový rám jako tichou omluvu za špatný mřížkový řez. Pokud je strop rastrový 625, objednejte si lay-in 620×620. Pokud je strop sádrokartonový, objednejte si omítku nebo povrchovou sadu a stále uveďte 595 nebo 620, aby světelný čtverec ladil s přilehlými místnostmi.
Lineární formáty (1200×300 atd.) pro chodby: kdy nevynucovat použití čtvercového panelu
Čtverec 620×620 je německá SKU pro kancelářské prostory . Není to však výchozí nastavení pro chodbu o délce 1.8 m, páteř pracovní stanice nebo strop postavený kolem buněk T5 1×4; ty chtějí lineární panel o rozměrech 1200×300 (skutečné rozměry ~295 × 1195 mm).
| Formát | Typický skutečný řez | Použijte | Nepoužívejte, když |
|---|---|---|---|
| 620 × 620/595 × 595 | 620 nebo 595 mm čtverečních | Otevřené prostory, učebny, zasedací místnosti na čtvercové mřížce | Osa koridoru; mřížka je široká 300 mm |
| 1200 × 300 (30 × 120) | ~295 × 1195 mm | Chodby, analogový T5 1×4, řady stolů | Máte skladem pouze 620 čtverečních stop a „zajistíte, že to bude fungovat“ s dodatečnými kováními |
| 1500 × 300 | ~295 × 1495 mm | Dlouhé chodby | Vnucení tří čtverců o velikosti 620 do lineárního prázdna |
| 1200 × 600 | ~595 × 1195 mm | Vysoce výkonný otevřený prostor, modul 600 mm | Modul 625 mm; potřebujete analogový modul o šířce 620 mm, ne 595 mm |
| 300 × 300 | ~295 mm čtverečních | Malá pole, rastr 300 mm, toalety | Snažím se s nimi osvětlit otevřenou kancelář |
| Vlastní architektonické rozměry (1100×200, 145×1195, 300×1300, …) | Kreslení | Stropy s prvky, souvislé linie, drážky pro truhlářské práce | Výchozí kancelářské zásoby. Vlastní délka je SKU projektu. |
Netlačte na čtvercový panel silou, pokud je rastr 300 mm v jednom směru, pokud se jedná o chodbu nebo stůl , pokud architekt nakreslil souvislou světelnou linii (PA spojuje moduly uvnitř jednoho rámu) nebo pokud vyplňujete drážku ve spojovacím prvku: změřte drážku; nezaokrouhlujte ji na 620. Zakázkové délky jsou skladovou jednotkou projektu, nikoli první paletou distributora. Standardně 620×620 a 595×595. Další řezy: LED modulové osvětlení panelu.
Kontrolní seznam specifikací / RFQ pro distributory a dodavatele
Kompletní poptávka po panelech o rozměrech 620×620 / 595×595 uvádí dvanáct věcí: stropní modul, řez svítidla, montážní sadu, hloubku mezery, optickou třídu, kvalitu barev, předřadník, sadu pro kontrolu tisku, doplňky k nabídce, certifikace, množství pro každý řez a vzorek skutečného řezu. Nikdy neuvádějte pouze „60×60“.
- Stropní systém a modul. Odenwald / Rasterdecke / T-bar / sádrokarton / beton. 600 nebo 625 mm (přiložen změřený otvor).
- Řez svítidla. 620 × 620 or 595×595. Nikdy ne jen „60×60“.
- Montážní sada SKU. Vkládací / povrchový rám / sádrové pružiny / závěsné. Jeden řádek na místnost, pokud je smíšený.
- Hloubka dutiny a umístění řidiče. Dálkový ovladač v prázdném prostoru vs. integrovaný. Bezpečnostní kabel.
- Optická / třída UGR. UGR podlahy v kanceláři <19; UGR s velkým množstvím obrazovek <16. Dokažte to v místnosti, nejen na samolepce. Podrobnosti: UGR a EN 12464-1 v německé příručce.
- CCT / CRI / SDCM. Výchozí nastavení německé kanceláře 4000 K, Ra ≥ 80, SDCM < 5 (< 3 v jednom zorném poli).
- Řidič. Výchozí nastavení projektu DALI-2: 1–10 V nebo Casambi, pokud je sběrnice již připojena. Pojmenovaný převodový stupeň, pokud jej specifikace uzamkne.
- Důkazní balíček. LDT, tabulka UGR, DIALux/Relux této podlahové desky. Potvrďte vyřízení v RFQ.
- Nouzové / senzorové / Zhaga Book 18 pokud o to nabídka požádá. Nepřidávejte je jako překvapení ke skladové verzi 620.
- Certifikáty a označování. CE, RoHS; ENEC/TÜV/GS, pokud je cílová SKU vyžaduje; balení pro privátní značku a vícejazyčný manuál pro OEM.
- Množství podle řezu. Počítejte 620 a 595 samostatně. Smíšené budovy jsou dvě SKU.
- Vzorek. Jeden z skutečný řez, V roce skutečná sada, před hromadnou objednávkou.
Zkopírujte a vložte specifikaci řádku:
Zapuštěný LED panel pro stropní podhled německého systému, skutečné rozměry 620 × 620 mm (Rasterdecke / Odenwald 625 mm) nebo skutečné rozměry 595 × 595 mm (T-profil 600 mm); uveďte, které rozměry jsou změřeny z otvoru. 4000 K, Ra ≥ 80, SDCM < 5. Montáž: pokládací / přisazený rám / závěsné svítidlo dle stropu. DALI-2. Předložte LDT a odpovídající SKU sady. Nenahrazujte 595 mm do modulu 625 mm.
Běžné chyby ve velikosti, které továrny spatřují v RFQ EU
Deset níže uvedených chyb ve velikosti pochází ze vzorů OEM/ODM RFQ v továrně (bez jmenovaných klientů). Každá z nich je chyba řezu, stavebnice nebo formátu a každá z nich se na místě projeví jako chrastítko, mezera nebo panel, který se nevsune do pozice.
- „60×60 pro Německo.“ Harmonogram používal mezinárodní přezdívku. Strop je 625. První vzorek chrastí.
- Objednávám kryt o rozměrech 625×625. Továrna vyrábí šasi, které se do šachty nezasune. Modul je 625; výřez je 620.
- Jedna SKU pro smíšenou budovu. Křídlo z 1980. let na T-rámci o délce 600 mm a Rasterdecke z roku 2015 na modelu 625. Potřebujete oba řezy.

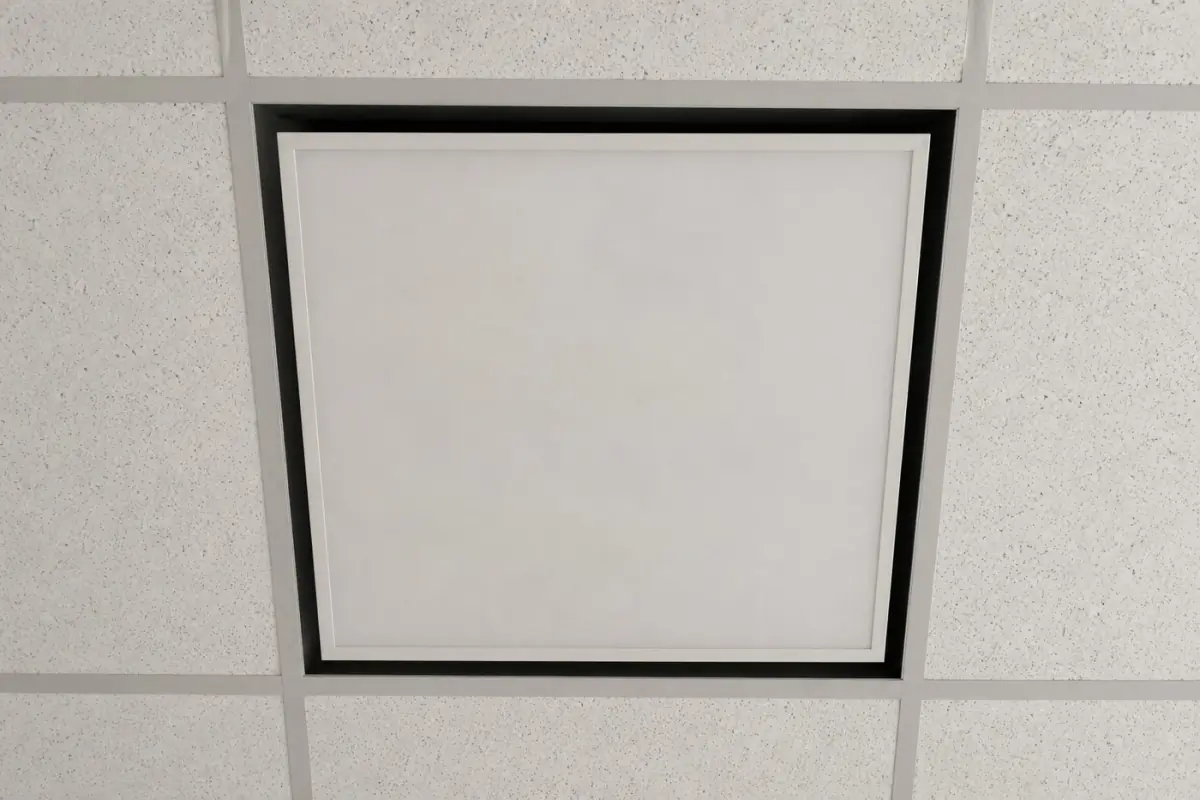

- 595 mm, „protože to tam půjde.“ Bude. Mezera je pak argumentována jako vada dokončení.
- Povrchový rám pro zakrytí nesprávného řezu na perfektně dobré mřížce. Příplatky navíc, hloubka navíc, stále špatný příběh produktu.
- Sádrokarton objednaný jako pokládaný. Žádná T-rám, žádná příruba, nic, na čem by se dalo sednout.
- Čtvercové panely v koridorovém rastru 300 mm. Nepasují. Lineární 1200×300 byl fluorescenční rodič.
- Vlastní 1100×200 jako výchozí velikost kanceláře. Krásná na typickém stropě; katastrofa z továrny. Ponechte si zakázku pro kresbu, která ji potřebuje.
- Zapomínání na stavebnici. Padesát panelů o rozměrech 620×620 a žádné povrchové rámy pro betonové zasedací místnosti.
- Nazvat chrastítko selháním UGR. Obyvatelé vidí tmavý halo. Optika je v pořádku. Řez je špatný. Potvrďte. komerční stropní panel, ne světlo fotoaparátu, a přiložte fotografii otvoru.
Jaké velikosti OLAMLED poptat (PA 620 / 595)
Společnost OLAMLED vyrábí modulární komerční panely s vyměnitelnými motory pro OEM / privátní značky a projektové dodávky, a to jak v Odenwaldově řezu 620 × 620 mm , tak v T-bar řezu 595 × 595 mm , plus lineární a zakázkové délky. Zeptejte se na řez , pak na řadu a nakonec na sadu. Nezačínejte s uzavřenou rezidenční SKU s edgelitem a nedoufejte, že se rám natáhne.
Standardní výřezy na rozbočovači LED modulového panelového osvětlení a modulárním panelovém osvětlení řady PA :
| Požádat | Aktuální velikost | Strop | Rodinný vzkaz |
|---|---|---|---|
| PA / PG-2 620 × 620 (třída OL-PA30W-6262) | 620 × 620 mm | Německý/rakouský 625 mm Odenwald / Rasterdecke | Výchozí DE office SKU. PA: UGR<19 standard, UGR<16 volitelně, Zhaga Book 18. |
| PA / PG-2 595 × 595 (katalog 600×600) | 595 × 595 mm | 600 mm T-nosník; výměna mřížky T8 | Často kladené otázky k článku z Pensylvánie: mřížka 595 se zasouvá do stejného otvoru jako mřížka 600×600. |
| 300 × 1200 | 295 × 1195 mm | Koridor / T5 1×4 analogový | Lineární modulární; nenahrazujte čtverce. |
| 300 × 1500 | 295 × 1495 mm | Dlouhá chodba | Velikost skladu na míru. |
| 600 × 1200 | 595 × 1195 mm | Vysoce výkonný modul 600 mm | Pokud je mřížka 625, zkontrolujte analogový signál v šířce 625. |
| Vlastní délka (např. třída 1700 × 150 mm) | Kreslení | Funkce / nepřetržitý provoz | PA moduly se spojují uvnitř jednoho rámu; použijte, když čtvercová mřížka není vhodným nástrojem. |
Panel řady PG -2 UGR<16 uvádí rozlišení 620×620 a 595×595 (a lineární řezy). Žaluziový panel řady CD UGR<15 je volbou, když je již dosaženo těsného omezení oslnění; uveďte přesný řez. Předřadníky: Zapnuto/Vypnuto, 1–10 V, DALI-2, Casambi. Zapuštěné, přisazené nebo závěsné sady na stejném modulu.
Distributorská / OEM cesta: Dodavatel SKD LED panelových světel (místní montáž řezu, který skutečně prodáváte) a program modulárních panelových světel LP . Porovnání produktových řad: Produktové centrum pro modulární LED panelová světla.
Často kladené otázky: LED panely 620×620 pro stropy Odenwald
Tyto otázky pocházejí z poptávek od výrobců originálních dílů (OEM) a veřejně dostupných stránek s německou velikostí, nikoli z vymyšlených výsledků vyhledávání. Každá odpověď je dostatečně krátká, aby se dala vložit do dotazu na nabídku.
Bude LED panel o rozměrech 60×60 pasovat do německého stropu v Odenwaldu?
Obvykle ne . Katalogový „60×60“ je modul o rozměrech 600 mm s šasi o rozměrech ~595×595 mm . Odenwald / 625 mm Rasterdecke požaduje 620×620 mm . Panel o rozměrech 595 mm fyzicky spadne dovnitř a poté se zachrastí a vytvoří mezeru. Změřte otvor.
Proč katalogy uvádějí 625×625, když panel má rozměry 620×620?
625 mm je stropní rastr. 620 mm je svítidlo. Řada PANEL COMPACT 625 od společnosti LEDVANCE je pojmenována podle stropních systémů 625 × 625 mm a rozměry pouzdra jsou 620 × 620 mm. Rozměry 62×62, 620×620 a 625×625 považujte za stejnou německou třídu SKU a poté potvrďte milimetry na výkresu.
Jak mám měřit, abych si objednal/a správný střih?
Přelepte páskou průhledný otvor mezi T-profily v obou směrech, v milimetrech. ~třída 610 mm → 595×595. ~třída 635 mm → 620×620. Vyfoťte pásku v otvoru. Pokud tam T-profil není, jste v sádrokartonu nebo betonu: vyberte si sadu, ne odhad.
Mohu použít povrchový rám, pokud jsem si objednal 595 mm pro rastr 625 mm?
Panel o šířce 595 mm můžete zavěsit nebo namontovat na pevný strop . Nemůžete vytvořit panel o šířce 595 mm, který bude vypadat jako dlaždice o šířce 625 mm. U rastrové desky vraťte špatný řez nebo použijte správný vložený rámeček jako jednorázovou opravu a poté opravte SKU pro zbytek podlahy.
Kdy mám použít 1200×300 místo 620×620?
V chodbách použijte svítidla o rozměrech 1200×300, náhradní svítidla T5 1×4 a v jakémkoli stropě, jehož modul je 300 mm v jednom směru. Čtvercové svítidlo o rozměrech 620 je určeno do kancelářského prostoru. Jeho vnucení do středové osy chodby způsobí plýtvání svítidly a bude vypadat jako zbylý materiál.
Mění velikost panelu UGR?
Samotné ne. UGR je výsledkem místnosti (optika, uspořádání, odrazivost, pozorovatel). Mezera 25 mm kolem panelu o šířce 595 mm v šachtě o šířce 625 mm mění to, co vidí obyvatelé, jako tmavý halo a chrastění, což se pak připisuje oslnění. Nejprve opravte řez. Poté specifikujte optiku podle pokynů UGR pro německé kanceláře.
Jsou video nebo foto LED panely stejný produkt?
Ne. Tento článek je o komerčních stropních LED panelech . Světla pro kamery (NEEWER, Nanlite) a terapeutické panely jsou různé produkty, které se v anglickém dotazu „LED panel light“ (světlo LED panelu) shodují.
Objednejte si řez a poté dokončete specifikaci
620×620 versus 595×595 není volbou stylu. Jde o rozhodnutí ohledně stropního modulu . Německé práce Odenwald / Rasterdecke standardně používají rastr 625 mm a panel 620 mm . Mezinárodní T-profil standardně používá 600/595 . Lineární 1200×300 je určen pro chodby. Vlastní délky jsou určeny pro výkresy, které čtvercový rastr nelze použít.
